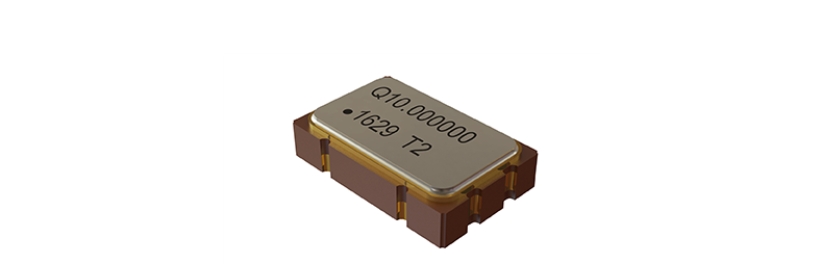

Q-Tech晶振QTCC353系列三點式安裝晶體振蕩器在非太空應用中可提供卓越的性能
在工業自動化晶振,車載電子,醫療設備晶振等非太空領域,晶振的穩定性與抗干擾能力直接決定設備運行精度與可靠性.Q-Tech深耕晶振技術多年,推出的QTCC353系列三點式安裝晶體振蕩器,以創新的結構設計,嚴苛的性能標準,將三點式安裝優勢與場景需求深度結合,不僅突破傳統晶振在復雜環境下的性能局限,更成為非太空領域"高精度,高可靠,長壽命"時鐘解決方案的典范,為各行業設備升級提供核心支撐.
QTCC353系列的核心競爭力,源于其經過優化的三點式安裝結構.不同于傳統兩點式安裝僅依賴兩端固定,易受振動應力影響的設計,該系列采用"兩端+中部對稱三點"固定方案,通過三角形力學穩定結構,將晶體單元與電路板的接觸點精準分布,使振動沖擊產生的應力均勻分散至三個支撐點,避免局部應力集中導致的晶體晶片形變.第三方測試數據顯示,在10-2000Hz工業級振動頻率,50g加速度條件下,QTCC353系列頻率偏差僅±2.5ppb,較傳統兩點式晶振±15ppb的偏差降低83%,抗振動性能實現質的飛躍.?從材料工藝來看,QTCC353系列支撐點選用高強度鈦合金與柔性硅膠復合結構:鈦合金確保支撐點長期承受機械應力而無疲勞損傷,使用壽命可達12萬小時(約13年)；硅膠緩沖層則能有效吸收高頻振動能量,在車載專業晶振,工業機械臂高頻運作等場景中,可將振動振幅衰減65%以上,進一步降低振動對晶體諧振頻率的影響.同時,該系列通過縮短晶體與電路板的熱傳導路徑,使溫度變化時熱應力分布更均勻,在-40℃~+85℃寬溫范圍內,頻率溫度系數控制在±4.5ppb/℃,較傳統三點式晶振±5ppb/℃的指標更優,完美適配工業高溫車間,戶外車載設備等溫差劇烈的場景.?在電氣性能優化上,QTCC353系列針對"安裝應力影響頻率穩定性"的行業痛點,通過結構仿真與實測調校,使晶體單元始終處于低應力工作狀態.當電路板因溫度變化或機械振動出現0.5mm彎曲時,該系列頻率偏移僅±1.8ppb,遠低于行業同類產品±5ppb的平均水平,這一優勢使其在柔性電路板(FPC)應用場景(如可穿戴醫療設備,車載柔性電子模塊)中表現尤為突出,確保時鐘信號不受電路形變影響,始終保持精準輸出.
.png)
非太空應用場景全領域覆蓋的性能實踐?
工業自動化領域對Q-Tech晶振的抗振動,耐高溫性能要求嚴苛,QTCC353系列憑借卓越表現,成為PLC(可編程邏輯控制器),伺服電機驅動器,智能傳感器的核心時鐘器件.某新能源電池制造商的自動化產線中,焊接機器人需在100-500Hz高頻振動環境下連續作業,傳統晶振每3個月便因頻率漂移(超±10ppb)導致機器人定位精度下降(從±0.1mm降至±0.5mm),需頻繁停機校準,而搭載QTCC353系列后,即使連續運行18個月,頻率偏差仍控制在±2.5ppb以內,機器人定位精度始終穩定在±0.1mm,設備維護周期延長5倍,年維護成本降低70%,產線稼動率提升至99.5%.?在高溫工業場景(如鋼鐵冶煉,玻璃制造)中,環境溫度常達+90℃以上,傳統晶振溫度補償電路易失效.QTCC353系列通過三點式結構均勻熱傳導,配合數字化溫度補償技術,在+110℃極限溫度下仍能保持±7ppb的頻率穩定度.某鋼鐵廠高爐溫度監測系統采用該系列后,數據采集時間同步誤差從5ms降至0.3ms,有效避免因時鐘偏差導致的溫度誤判,保障高爐冶煉過程的安全性與產品質量穩定性,每年減少因溫度失控造成的損失超百萬元.?
車載電子需通過AEC-Q200認證,且需承受-40℃~+125℃溫度循環,50g沖擊加速度等極端測試,QTCC353系列不僅完全符合AEC-Q200標準,更在關鍵指標上實現超越:1000次-40℃~+125℃溫度循環測試后,頻率偏差僅±4ppb；50g/1ms沖擊測試中,無任何電氣性能失效,完美適配車載信息娛樂系統,ADAS(高級駕駛輔助系統),車載雷達等場景.?
在車載雷達應用中,時鐘信號的相位噪聲直接影響目標識別精度.傳統兩點式晶振因振動導致相位噪聲波動達±5dBc/Hz(1kHz頻偏下),易造成探測雷達晶振誤判；而QTCC353系列通過穩定的三點式結構,將相位噪聲波動控制在±0.8dBc/Hz以內(1kHz頻偏下≤-122dBc/Hz),確保雷達在車輛行駛顛簸,發動機振動環境下,仍能精準探測目標.某車企測試數據顯示,搭載該系列的車載雷達,目標識別準確率從92%提升至99.2%,有效降低因雷達誤判導致的駕駛風險,助力ADAS系統實現更高安全等級.此外,該系列低功耗特性(3.3V供電下工作電流僅75mA),可減少車載電子能耗,為電動汽車續航里程提升貢獻力量.?
醫療設備對晶振精度與可靠性要求極高,任何頻率偏差都可能影響診斷結果或治療安全性.QTCC353系列憑借±2ppb的短期頻率穩定度,成為超聲診斷儀,血液分析儀,放療定位設備的核心時鐘選擇.在超聲診斷儀中,時鐘精度直接決定圖像分辨率——傳統晶振因安裝應力導致頻率漂移,易使超聲圖像出現模糊,錯位等偽影；而QTCC353系列通過抵消安裝應力,確保超聲探頭掃描頻率穩定,圖像分辨率提升25%,幫助醫生更清晰識別病灶細節,診斷準確率提升15%.?
在便攜醫療設備(如動態心電監測儀,手持血糖儀)中,QTCC353系列的微型化設計(封裝尺寸3.2×2.5×0.9mm)與低功耗晶振特性(待機電流僅2.5μA)展現顯著優勢.某醫療設備廠商的動態心電監測儀采用該系列后,設備體積縮小20%,單次充電續航從7天延長至18天,同時時鐘同步誤差控制在±0.3ms以內,確保心電數據時間戳精準,為醫生分析心律失常等疾病提供可靠依據.此外,該系列符合醫療行業ISO10993生物相容性標準,引腳采用無鉛電鍍工藝,避免重金屬對人體潛在危害,適用于植入式以外的各類醫療設備.?
5G基站與數據中心對時鐘同步精度要求達±10ppb級別,且需承受長期高負載運行帶來的溫度升高與風扇振動.QTCC353系列繼承Q-Tech高精度基因,在0~+70℃環境下頻率穩定度可達±0.8ppb,完全滿足5G基站同步需求；其三點式結構在50-100Hz風扇振動環境下,頻率偏差僅±2ppb,遠低于傳統晶振±10ppb的偏差,確?；拘盘杺鬏敺€(wěn)定,減少因時鐘偏差導致的通信丟包率.?
在數據中心服務器集群中,多臺服務器同時運行易產生共振,傳統晶振常因振動失效導致服務器死機.某云計算服務商采用QTCC353系列后,服務器因時鐘偏差導致的死機次數從每月5次降至0次,集群可用性提升至99.999%,每年減少因停機造成的業務損失超200萬元.同時,該系列啟動時間≤4ms,可縮短服務器重啟后的服務恢復時間,進一步降低業務中斷影響.
Q-Tech晶振QTCC353系列三點式安裝晶體振蕩器在非太空應用中可提供卓越的性能
| SG3225CAN 25.0000M-TJGA6 | EPSON | SG3225CAN | XO | 25 MHz | CMOS | 1.8V ~ 3.3V | ±50ppm |
| SG7050CAN 25.000000M-TJGA0 | EPSON | SG7050CAN | XO | 25 MHz | CMOS | 3.3V | ±50ppm |
| SG7050CAN 12.000000M-TJGA0 | EPSON | SG7050CAN | XO | 12 MHz | CMOS | 1.8V ~ 3.3V | ±50ppm |
| SG7050CCN 20.000000M-HJGA0 | EPSON | SG7050CCN | XO | 20 MHz | CMOS | 5V | ±50ppm |
| TG2520SMN 26.0000M-ECGNNM5 | EPSON | TG2520SMN | TCXO | 26 MHz | Clipped Sine Wave | 1.8V | ±500ppb |
| SG-615P 22.1184MC0:ROHS | EPSON | SG-615 | XO | 22.1184 MHz | CMOS, TTL | 5V | ±100ppm |
| SG-310SCF 48.0000MC3 | EPSON | SG-310 | XO | 48 MHz | CMOS | 3.3V | ±100ppm |
| SG-310SDF 25.0000MB3 | EPSON | SG-310 | XO | 25 MHz | CMOS | 2.5V | ±50ppm |
| SG-210STF 20.0000ML | EPSON | SG-210STF | XO | 20 MHz | CMOS | 1.6V ~ 3.6V | ±50ppm |
| SG-615P 7.3728MC0:ROHS | EPSON | SG-615 | XO | 7.3728 MHz | CMOS, TTL | 5V | ±100ppm |
| VG-4231CE 27.0000M-PSCM0 | EPSON | VG-4231CE | VCXO | 27 MHz | CMOS | 3.3V | ±37ppm |
| SG7050CAN 24.576000M-TJGA3 | EPSON | SG7050CAN | XO | 24.576 MHz | CMOS | 1.6V ~ 3.6V | ±50ppm |
| SG7050CAN 12.000000M-TJGA3 | EPSON | SG7050CAN | XO | 12 MHz | CMOS | 1.6V ~ 3.6V | ±50ppm |
| SG7050CAN 48.000000M-TJGA3 | EPSON | SG7050CAN | XO | 48 MHz | CMOS | 1.6V ~ 3.6V | ±50ppm |
| SG7050CAN 25.000000M-TJGA3 | EPSON | SG7050CAN | XO | 25 MHz | CMOS | 1.6V ~ 3.6V | ±50ppm |
| SG7050CAN 48.000000M-TJGAB | EPSON | SG7050CAN | XO | 48 MHz | CMOS | 3.3V | ±50ppm |
| SG7050CAN 8.000000M-TJGA3 | EPSON | SG7050CAN | XO | 8 MHz | CMOS | 1.6V ~ 3.6V | ±50ppm |
| SG7050CAN 10.000000M-TJGA3 | EPSON | SG7050CAN | XO | 10 MHz | CMOS | 1.6V ~ 3.6V | ±50ppm |
| SG7050CAN 27.000000M-TJGA3 | EPSON | SG7050CAN | XO | 27 MHz | CMOS | 1.6V ~ 3.6V | ±50ppm |
| SG7050CAN 24.000000M-TJGA3 | EPSON | SG7050CAN | XO | 24 MHz | CMOS | 1.6V ~ 3.6V | ±50ppm |
| TG2016SMN 26.0000M-ECGNNM0 | EPSON | TG2016SMN | TCXO | 26 MHz | Clipped Sine Wave | 1.8V | ±500ppb |
| SG3225EAN 100.000000M-KEGA0 | EPSON | SG3225EAN | XO | 100 MHz | LVPECL | 2.5V ~ 3.3V | ±30ppm |
| SG5032VAN 156.250000M-KJGA0 | EPSON | SG5032VAN | XO | 156.25 MHz | LVDS | 2.5V ~ 3.3V | ±50ppm |
| SG3225VAN 100.000000M-KEGA0 | EPSON | SG3225VAN | XO | 100 MHz | LVDS | 2.5V ~ 3.3V | ±30ppm |
| SG3225VAN 156.250000M-KEGA0 | EPSON | SG3225VAN | XO | 156.25 MHz | LVDS | 2.5V ~ 3.3V | ±30ppm |
| TG2520SMN 27.0000M-MCGNNM3 | EPSON | TG2520SMN | TCXO | 27 MHz | Clipped Sine Wave | 2.8V ~ 3.3V | ±500ppb |
| SG-615P 12.0000MC3: ROHS | EPSON | SG-615 | XO | 12 MHz | CMOS, TTL | 5V | ±100ppm |
| SG-615P 8.0000MC3: ROHS | EPSON | SG-615 | XO | 8 MHz | CMOS, TTL | 5V | ±100ppm |
| SG-615P 16.0000MC3: ROHS | EPSON | SG-615 | XO | 16 MHz | CMOS, TTL | 5V | ±100ppm |
| SG3225EAN 250.000000M-KEGA3 | EPSON | SG3225EAN | XO | 250 MHz | LVPECL | 2.5V ~ 3.3V | ±30ppm |
| SG7050EAN 125.000000M-KEGA3 | EPSON | SG7050 | XO | 125 MHz | LVPECL | 2.5V ~ 3.3V | ±30ppm |
| SG7050EAN 250.000000M-KEGA3 | EPSON | SG7050 | XO | 250 MHz | LVPECL | 2.5V ~ 3.3V | ±30ppm |
| SG7050EAN 200.000000M-KEGA3 | EPSON | SG7050 | XO | 200 MHz | LVPECL | 2.5V ~ 3.3V | ±30ppm |
| SG-8002CA 25.0000M-PCCL3 | EPSON | SG-8002 | XO | 25 MHz | CMOS | 3.3V | ±100ppm |
| SG-8002CA 4.0000M-PCCL3 | EPSON | SG-8002 | XO | 4 MHz | CMOS | 3.3V | ±100ppm |
| VG-4231CA 25.0000M-FGRC3 | EPSON | VG-4231CA | VCXO | 25 MHz | CMOS | 3.3V | ±50ppm |
| TG-3541CE 32.7680KXB3 | EPSON | TG-3541CE | TCXO | 32.768 kHz | CMOS | 1.5V ~ 5.5V | - |
| TG2016SMN 27.0000M-MCGNNM3 | EPSON | TG2016SMN | TCXO | 27 MHz | Clipped Sine Wave | 2.8V ~ 3.3V | ±500ppb |
| TG2016SMN 38.4000M-MCGNNM3 | EPSON | TG2016SMN | TCXO | 38.4 MHz | Clipped Sine Wave | 2.8V ~ 3.3V | ±500ppb |
| SG5032CBN 80.000000M-TJGA3 | EPSON | SG5032CBN | XO | 80 MHz | CMOS | 1.6V ~ 3.6V | ±50ppm |
| SG3225VAN 100.000000M-KEGA3 | EPSON | SG3225VAN | XO | 100 MHz | LVDS | 2.5V ~ 3.3V | ±30ppm |
| XG-1000CA 156.2500M-DBL3 | EPSON | XG-1000CA | SO SAW | 156.25 MHz | CMOS | 2.5V | ±50ppm |
| SG3225VAN 80.000000M-KEGA3 | EPSON | SG3225VAN | XO | 80 MHz | LVDS | 2.5V ~ 3.3V | ±30ppm |
| XG-1000CB 125.0000M-DBL3 | EPSON | XG-1000CB | SO SAW | 125 MHz | CMOS | 2.5V | ±50ppm |
| SG3225VEN 156.250000M-DJGA0 | EPSON | SG3225VEN | XO | 156.25 MHz | LVDS | 2.5V | ±50ppm |
| SG3225EEN 156.250000M-CJGA0 | EPSON | SG3225EEN | XO | 156.25 MHz | LVPECL | 3.3V | ±50ppm |
| XG-2102CA 100.0000M-LGPAL3 | EPSON | XG-2102CA | SO SAW | 100 MHz | LVDS | 3.3V | ±50ppm |
| SG3225HBN 156.250000M-CJGA3 | EPSON | SG3225HBN | XO | 156.25 MHz | HCSL | 3.3V | ±50ppm |
| EG-2121CA 125.0000M-PHPAL3 | EPSON | EG-2121CA | SO SAW | 125 MHz | LVPECL | 2.5V | ±100ppm |
| SG3225VEN 125.000000M-DJHA3 | EPSON | SG3225VEN | XO | 125 MHz | LVDS | 2.5V | ±50ppm |
| SG3225EEN 200.000000M-CLGA3 | EPSON | SG3225EEN | XO | 200 MHz | LVPECL | 3.3V | ±100ppm |
| EG-2121CA 156.2500M-PGPAL3 | EPSON | EG-2121CA | SO SAW | 156.25 MHz | LVPECL | 2.5V | ±50ppm |
| SG-210STF 48.0000ML | EPSON | SG-210STF | XO | 48 MHz | CMOS | 1.6V ~ 3.6V | ±50ppm |
| SG7050CCN 10.000000M-HJGA3 | EPSON | SG7050 | XO | 10 MHz | CMOS | 4.5V ~ 5.5V | ±50ppm |
| EG-2121CA 125.0000M-LHPAB | EPSON | EG-2121CA | SO SAW | 125 MHz | LVDS | 2.5V | ±100ppm |
| EG-2121CA 200.0000M-LGPNB | EPSON | EG-2121CA | SO SAW | 200 MHz | LVDS | 2.5V | ±50ppm |
| EG-2121CA 100.0000M-LGPAB | EPSON | EG-2121CA | SO SAW | 100 MHz | LVDS | 2.5V | ±50ppm |
| EG-2121CA 200.0000M-LGPAB | EPSON | EG-2121CA | SO SAW | 200 MHz | LVDS | 2.5V | ±50ppm |
| SG5032CCN 3.276800M-HJGA3 | EPSON | SG5032 | XO | 3.2768 MHz | CMOS | 4.5V ~ 5.5V | ±50ppm |
| SG5032CAN 4.000000M-TJGA3 | EPSON | SG5032 | XO | 4 MHz | CMOS | 1.6V ~ 3.6V | ±50ppm |
